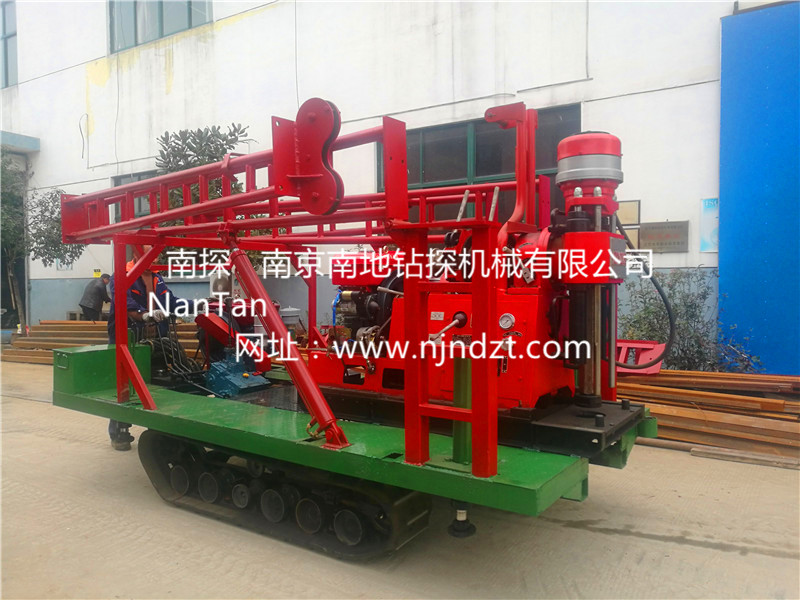

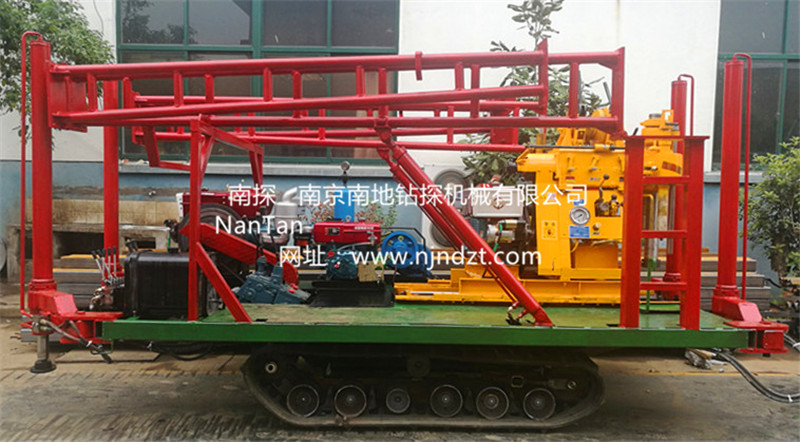

XY-200A-L-02-B-STZDT型全液壓履帶鉆機系列
（200米鉆機、水泵、履帶、雙塔架折疊式液壓鉆塔一體機）
一、結構形式:XY-200A-L-02-B-STZDT型履帶鉆機系列（或XY-200A（YJ）-L-02-B-STZDT、XY-200A-1-L-02-B-STZDT、XY-200A-2-L-02-B-STZDT型）是將橡膠履帶底盤、動力（柴油機或電機）、XY-200A型鉆機（或XY-200A（YJ）、XY-200A-1、XY-200A-2型）、鉆機平臺、液壓支撐腿系統、雙塔架折疊式液壓鉆塔、BW160A或者BW200A泥漿泵等共同組裝在一個機架上。鉆機或泵一個動力（柴油機或電機），橡膠履帶底盤或泵一個動力（柴油機或電機）帶動，互不干擾。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度，提高效率。
3、起、落塔為液壓操縱、方便可靠。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔（Km/h）:0.9、2.0、2.7、3.2、8.3、13;
倒檔（Km/h）:0.9、2.1;額定載重質量（T）:4.0
額定爬坡度（度）:上坡35，下坡35;最小離地間隙〉200;履帶型號（mm）:350*90*48;履帶節距90(或350*90*52）;
履帶軸中心距1630;履帶驅動輪軸距1100;
履帶接地長度1300，接地壓強（kPa）<35
鉆塔高度：7m
四、傳動系統
傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高） 3000-3500*1800*2300(mm)（尺寸根據機型改變）
六、整機重量 2700-3200(kg)（重量根據機型改變）
鉆機介紹：XY-200A型系列鉆機是在XY-200型鉆機的基礎上根據客戶要求，加大立軸通孔直徑和主動鉆桿直徑。是一種具有油壓給進的大轉矩輕便高速鉆機。 ?為使本機的適用性更廣泛，滿足不同用戶的需求，推出移機型XY-200A（YJ）型鉆機（帶移機功能）、增加了水泵(不帶移機) 的XY-200A-1型和帶移機帶水泵功能的XY-200A-2型鉆機。鉆機、柴油機(或電動機）安裝在同一底座上。鉆進深度可達200米。
?用戶可以根據自己所需鉆機是否帶機肚泥漿泵及是否需要移機功能機型選擇。
?本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地?zé)峥住⒈瓶?、各種混凝土檢測孔的鉆進;小型水井鉆進，小型基樁孔。根據地層的不同，可選用金剛石、硬質合金、螺旋等鉆頭進行鉆孔。具有結構緊湊，重量輕，體積小，可拆性好等優點，是適應新型市場需求不可多得的理想設備之一。
主要特點（Features）:
(1) 具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤，并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力，便于掌握孔內情況。
(4) 手柄集中，操作方便。
(5) 結構緊湊，鉆機及動力機都安裝在同一個底座上，占用場地面積小。
(6) 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
(7) 裝有了安全防護罩，突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母，提高了鉆機可靠性。
鉆機主要技術參數：
|
1、基本參數 |
鉆孔深度：150m,200m，最大開孔直徑：500mm(土層）、200 mm（巖石），終孔直徑：75,46 mm 鉆桿直徑：42,50 mm，鉆孔傾角：90-75° XY-200A型鉆機外廓尺寸（L×B×H)：1433×697×1273 mm，鉆機重量(不包括動力機): 550kg XY-200A（YJ）型鉆機外廓尺寸（L×B×H)：1660×780×1560 mm，鉆機重量(不包括動力機): 650kg XY-200A-1型鉆機外廓尺寸（L×B×H)：1700×780×1460 mm，鉆機重量(不包括動力機): 650kg XY-200A-2型鉆機外廓尺寸（L×B×H)：1800×970×1650 mm，鉆機重量(不包括動力機): 800kg |
|
2、回轉器 |
加大主動鉆桿：六方帶槽53*Φ59*4300mm,主機桿夾持方式：手動球卡式 立軸轉速(四檔)：1010,505,236,118 r/min，立軸行程：450 mm 立軸空載向上最大移動速度：3 m/s ，立軸空載向下最大移動速度 ：4 m/s 立軸最大給進力：15 KN，立軸最大起重力：25 KN |
|
3、卷?yè)P(yáng)機 |
最大起重量(單繩)：17 KN，卷筒轉速：121,76,36 r/min 卷筒圓周線速度(二層)：1.05,0.66,0.31 m/s，卷筒直徑：140 mm 鋼絲繩直徑：10 mm，鋼絲繩容量：35 m，抱閘直徑：252 mm，閘帶寬度：50 mm |
|
4、油泵 |
型號：YBC-20/125，額定壓力：12.5 Mpa 流量：16 ml/r 額定轉速；1500 r/min |
|
5、動力裝置 |
電動機型號：Y160L-4，額定功率：15 KW，額定轉速：1460 r/min |
|
柴油機型號：S1115，額定功率：16.2KW，額定轉速：2200 r/min |
水泵技術參數（XY-200A-1、XY-200A-2型配置，XY-200、XY-200(YJ)型需另配BW160或200泥漿泵。）
|
2 水泵類型: 臥式單缸雙作用 最大排量 : 95(77)L/min，最大許用壓力 :1.2Mpa，工作壓力:0.7Mpa 3 沖程次數:120(96) 次/min，缸套套直徑 : 80mm，活塞行程: 100mm |
XY-200A(YJ)、XY-200A-2型配置移位裝置
|
移動裝置 |
移動油缸行程：450mm，鉆機離開孔口距離：300mm |
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
