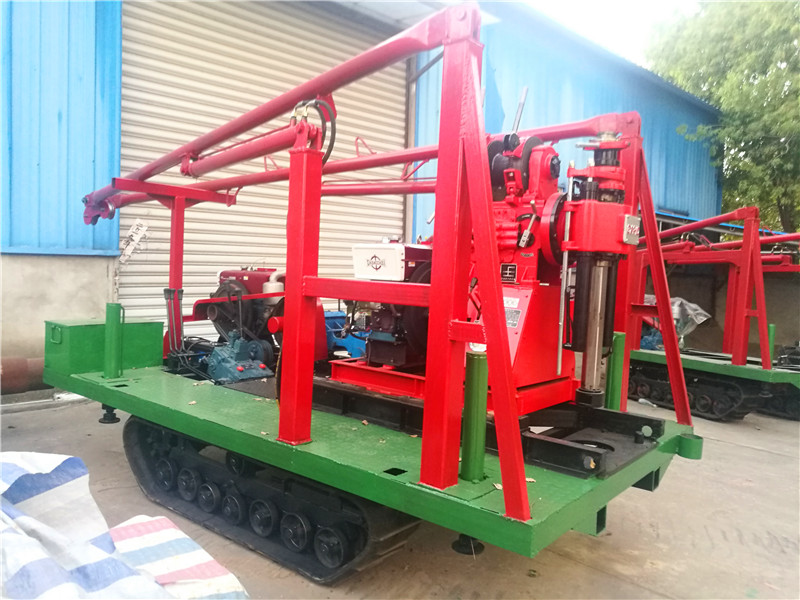

GXY-180-L-02-B-STRZT型履帶鉆機及人字形全液壓鉆塔
一、結構形式
GXY-180-L-02-B-STRZT型履帶鉆機是將橡膠履帶底盤、動力（柴油機或電機）、GXY-180型高速鉆機、鉆機平臺、液壓支撐腿系統、人字形全液壓起落架、BW160A或者BW200A泥漿泵等共同組裝在一個機架上。鉆機一個動力（柴油機或電機）或加裝BW160A泥漿泵一體底座與鉆機共用動力，橡膠履帶底盤一個動力（柴油機或電機）帶動或加裝BW160A或BW200A泥漿泵，互不干擾，避免單動力變換負荷造成磨損影響施工。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔、樁基檢測和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度，提高效率。
3、起、落塔為液壓操縱、方便可靠。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔（Km/h）0.9、2.0、2.7、3.2、8.3、13
倒檔（Km/h） 0.9、2.1，額定載重質量（T）4.0
額定爬坡度（度）上坡35，下坡35，最小離地間隙〉200
履帶型號350*90*48，履帶節距90(或者350*90*52）
履帶軸中心距1630，履帶驅動輪軸距1100
履帶接地長度1300，接地壓強（kPa）<35
鉆塔高度：6m
四、傳動系統
傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高） 3300-3500*1800*2300(mm)（根據泥漿泵不同尺寸改變）
六、整機重量 3400(kg)
鉆機介紹（Introduction）：GXY-180型移位鉆機是在GXY-1型鉆機的基礎上調整了高速功能的立軸式輕便鉆機，固定機架改為滑移機架，回轉器改為大立軸。 本鉆機適用于工程地質勘探，固體礦床的普查勘探，爆破孔及混凝土結構的檢查孔等，也可以進行SPT標準貫入試驗、沖擊等多種鉆進方式。 根據地層不同，可選用金剛石、復合片、硬質合金、麻花等鉆頭進行鉆進，開孔直徑為?150毫米。當鉆孔終孔直徑為75毫米，鉆孔的深度可達180米。
主要特點: 1、鉆機輸入功率大，輸出扭矩大，鉆進能力強。 2、鉆機輸出轉速范圍寬，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。 3、鉆機配有高速功能，適合堅硬巖層的金剛石鉆進。4、具有油壓給進機構，采用球卡式夾持機構，提高鉆進效率，減輕工人勞動強度。 5、采用了動力頭液控后移使機架讓開孔口，方便更換鉆桿、鉆具，以延長動力頭的壽命。 6、鉆機配有加大主動鉆桿，可實現不停車倒桿，效率高，安全可靠。 7、鉆機采用東風－12型手扶拖拉機的成熟結構，雙片常閉磨擦式離合器，開閉靈活，操作調整方便。 8、鉆機變速箱采用汽車變速箱式結構，單手把變速，并具有互鎖機構，操作方便。 9、鉆機結構緊湊，體積小，重量輕，最大部件在100kg以內，便于解體及搬運，適用于丘陵或山區工作。
技術參數
1、鉆機 鉆進深度：180m,開孔直徑：150mm,終孔直徑：75mm 鉆桿直徑：42、50mm, 鉆孔傾角:360°，
鉆機外廓尺寸（長*寬*高）：1800*780*1500mm;鉆機重量（不包括動力）：650kg
2. 回轉器 立軸轉速：正轉：100、273、564、1090 r/min ， 反轉：75 r/min，立軸行程：500 mm，
立軸最大給進壓力：20KN,立軸最大起拔力：25KN,立軸最大扭距：1.2KN.m，立軸下端離地面最大距離：600 mm，主動鉆桿夾持方式：球卡式，主動鉆桿：Φ53*59*4.5米
3. 卷揚機 最大起重量(單繩)：15 KN 卷筒轉速：31，83,172,332 r/min,
卷筒圓周線速度(二層)：0.30，0.82，1.69，3.26 m/s, 鋼絲繩直徑：9.3 mm,鋼絲繩容量：35 m
4.讓開孔口方式：動力頭液控后移,行程：330mm
5.油泵 型號：CB-FC25L 額定壓力：16 Mpa 流量：25 ml/r 額定轉速:500-2500 r/min
6.柴油機 型號：ZS1115 額定功率：16.7KW 額定轉速：2200 r/min
7.電動機 型號：Y160M-4 額定功率：11 KW 額定轉速：1440 r/min
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
