當前位置：NTLPSY-L6型履帶式靜力觸探車
發布時間：2023-03-20 17:53 瀏覽次數：1304次
靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。

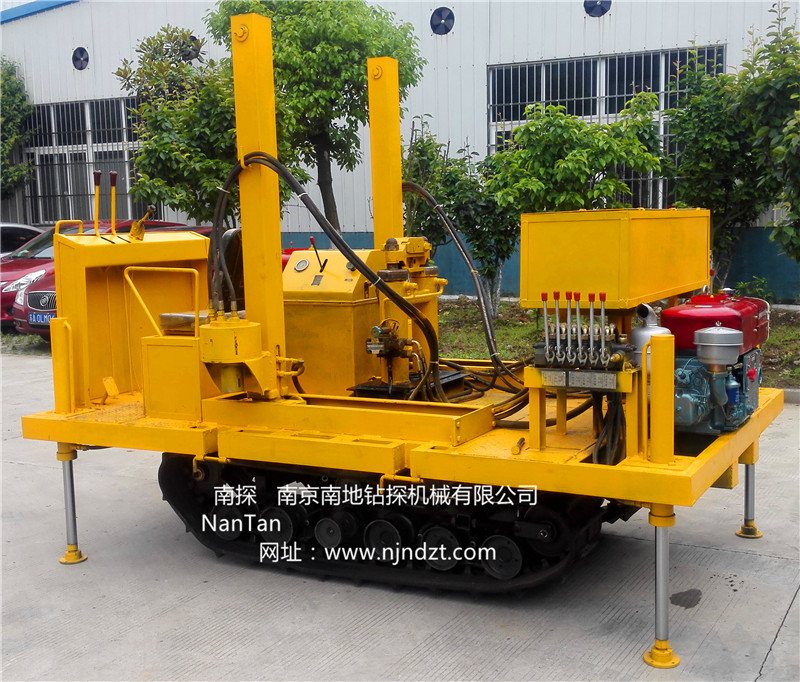

NTLPSY-L6型履帶靜力觸探機由履帶底盤、2臺柴油機、液壓支撐腿系統、2組液壓下錨機構、控制器、平臺及駕駛機構等組成，共同組裝在一個機架上。
履帶式靜力觸探車用于巖土工程的全過程，觸探土力學的計算要求提供觸探曲線。這對于巖土工程的勘察、設計、施工及檢測提供了豐富的信息，是傳統土力學無法比擬的。（1）劃分土類。（2）對土層進行力學分層。（3）提供地基土隨深度變化的物理力學指標。（4）以觸探為主線分析整理勘察報告。
特點：
1、采納國內外同類產品的優點，針對勘察單位現場實際使用而研發，設計新穎，擁有大型履帶靜探車的所有功能，大大減少了操作人員的勞動強度和使用成本。
2.適用于海灘、河灘、沙地、水田等任務復雜的地形地貌現場環境。
3.液壓系統先進，采用分片式組合多路閥，結構緊湊，體積小，安裝方便，壓力損失小，溢流閥過載性好。
4.自動液壓二套下錨結構和4個液壓支腿各自油路控制，操作更加方便、穩定、可靠。
5.單缸動力系統，液壓靜探、履帶行走分開動力，油耗低，操作簡便。
6.本機不僅是靜力觸探測試的理想設備，配置附件，可作孔壓靜探、扁鏟側脹、十字板剪切、壓入式波速試驗。
7.本機可選配：（1）、液壓靜探機：5T、10T、15T、20T、25T液壓靜探機(機型NTLPSY-L6-5、10、15、20、25T)或者1大1小雙組合型履帶靜力觸探車5T+10T、15T、20T、25T(機型NTLPSY-L6-5+、10、15、20、25T)；（2）、4組自動液壓支撐腿或升高型4組自動液壓超長支腿裝卸系統。
主要技術參數：
1、液壓靜力觸探機技術參數
|
液壓靜探機
|
2Y-5T
|
2Y-10T
|
LPSY-L6-15T
|
LPSY-L6-20T
|
LPSY-L6-25T
|
|
額定貫入力
|
50KN
|
100KN
|
150KN
|
200KN
|
250KN
|
|
起拔力
|
60KN
|
140KN
|
180KN
|
240KN
|
300KN
|
|
貫入速度
|
1.2m/min
|
1.2m/min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
|
起拔速度
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
|
活塞桿徑
|
Φ30
|
Φ40
|
Φ50
|
Φ50
|
Φ50
|
|
主機重量
|
100kg
|
160kg
|
180kg
|
200kg
|
200kg
|
|
油缸直徑
|
Φ60
|
Φ80
|
Φ90
|
Φ100
|
Φ110
|
2、履帶行走柴油發動機：常柴1100型，功率：12.1KW
液壓靜力觸探柴油發電機：常柴L24電啟動，功率： 17KW
5、行走機構：自走式專用變速箱，行走速度：0-13km/h
爬坡能力：≤25°，履帶：橡膠履帶
寬：350 ,（P）：90,齒數（Z）：46
6、液壓系統：齒輪泵：CBF-F425-AEP ,額定轉速：2000r/min，流量：25 （L/min）,壓力：20MPa ;多路閥：ZSI-L15E-w-3Y，ZSI-L10E-w-40
7、油箱的容量與工作允許溫度：油箱：≥60L ,最高環境溫度：40℃ , 最低環境溫度：-20℃，發動機水溫度：＜90℃ , 液壓油溫度：＜65℃
8、支腿油缸：缸徑D：100mm,行程：500mm(超長需定制),支承力：90KN,頂起力：90KN
9、下錨馬達：QJM12-1.25，壓力：16 MPa，轉速：4-160rpm
10、整機尺寸：3000×1900×2250（長×寬×高）（根據機型調整）
